符合VITA 57的FMC接口,提供PEX6-COP可配置的输入输出。FMC接口全面支持高引脚数连接器,有超过80对LVDS直接连接到FPGA和10个通道每通道高达5 Gbps的传输速率。坤驰基于VITA 57规范,提供系列化的FMC接口产品:AD模块从250MS/s采样率到5GS/s, DA模块可达2.5GS/s更新率....同时,也有兼具AD、DA在一个子板的模块,如500MS/s AD, 1GS/s DA.....
QT7231 16bit 2.8GS/s 高速DA卡 产品分类:FMC板卡产品
— 7个SMCC的连接器,其中 OUT1~OUT4 为模拟信号输出1~4;REF/CLK为外部采样/参考时钟输入(可通过SPI选择);TRI_I 为外部触发输入, TRI_O 为 FPGA 给出来的触发输出信号
— 采样频率: 最高 2.8GS/s,共 4 通道输出,16bit
— 全量程输出电流:13.9mA ~27mA(可编程)
— 允许输出幅度范围:-250mV ~ +750mV
— 适应范围:完全符合 Vita57.1 规范,包括结构件,子卡尺寸,面板连接器,正反面器件的限高等,大大提供了子卡的通用性和适配性
— 多种散热方式:风冷或导冷
— AC耦合输入
— 内外部时钟可灵活选择
— HPC高引脚数连接器
— 支持 JESD204B
— 工作温度:商业级 0℃~ +70℃ ,工业级-40℃~ +85℃
— 快速交付
— 可维护性好
— 易于集成
— 高速高精度选择
— 软件无线电
— 宽带MIMO应用
— 数字波束成形
— (雷达 / 声纳)电子战
— 物理实验
— 信号智能检测
— 航空航天和测试仪器

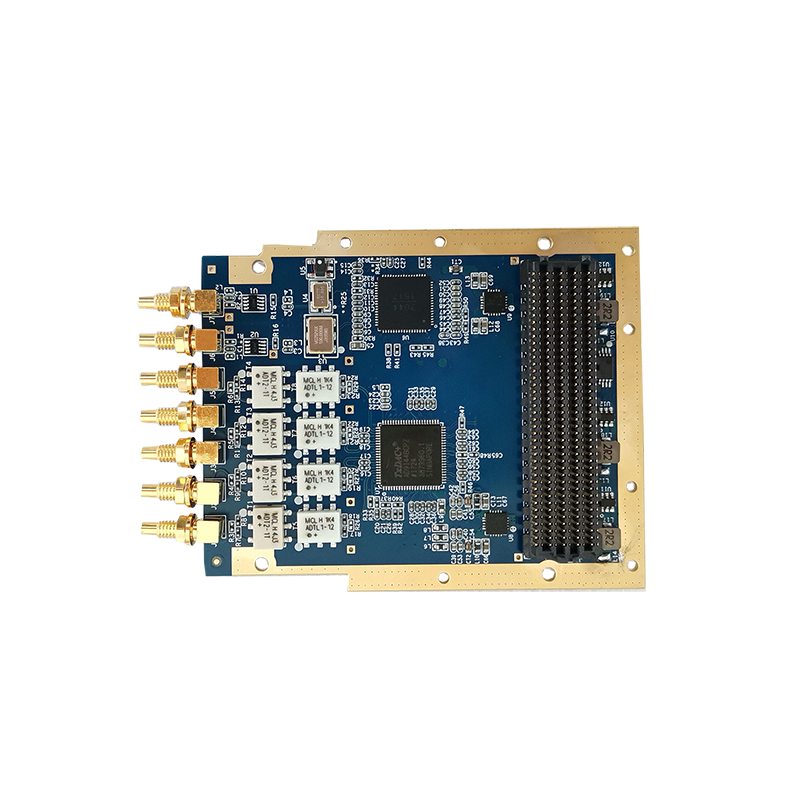

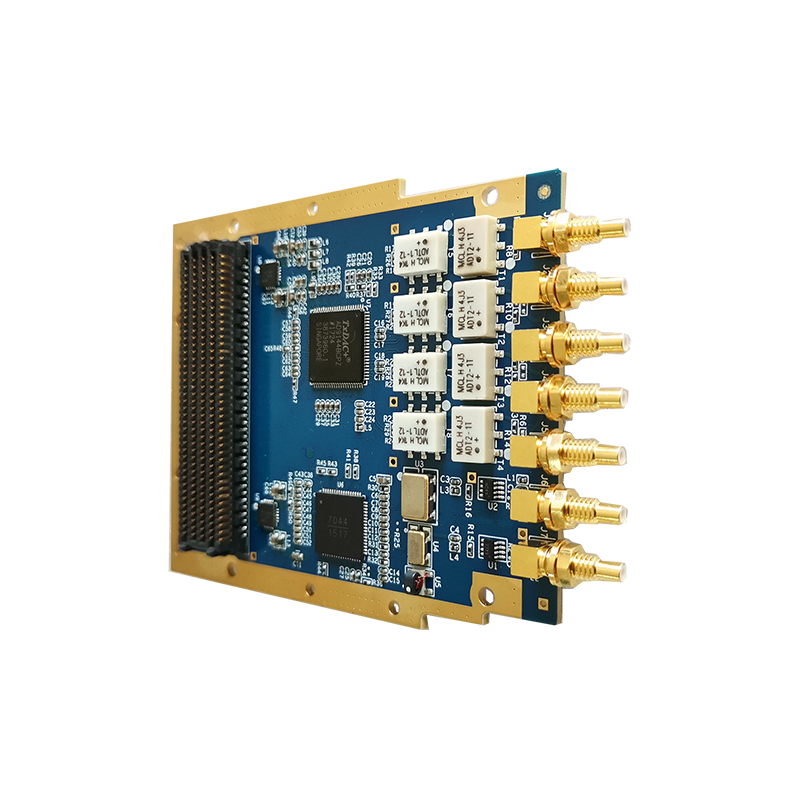

QT7231是一款转换速率最高为2.8GSPS的DAC回放板, DAC位数16bit; 板卡基于ADI公司的AD9144BCPZ做为DAC设计 ; 板卡支持单独的触发输出和触发输入 ;DAC的时钟支持内部参考时钟、外部参考时钟、外部采样时钟三种方式 ; 可通 过 SPI 总线实现控制与选择。QT7231设计了风冷和导冷版本, 能够满足用户在特殊环境下的使用需求。
QT7231 板卡的电气与机械设计依据FMC标准 (ANSI/VITA 57.1),通过一个高密度连接器(HPC)连接至FPGA载板(FCC)。前面板 I/O 装配7个SMCC同轴连接器。可适配坤驰的多种FPGA载板,如QT70xx FPGA载板、其他第三方标准载板、 及Xilinx和Altera等通用载板,以进行高带宽的数据吞吐和高性能数据处理。
— 提供Verilog bit文件
— JESD204B Core
