符合VITA 57的FMC接口,提供PEX6-COP可配置的输入输出。FMC接口全面支持高引脚数连接器,有超过80对LVDS直接连接到FPGA和10个通道每通道高达5 Gbps的传输速率。坤驰基于VITA 57规范,提供系列化的FMC接口产品:AD模块从250MS/s采样率到5GS/s, DA模块可达2.5GS/s更新率....同时,也有兼具AD、DA在一个子板的模块,如500MS/s AD, 1GS/s DA.....
QT7136 14bit 1.25GS/s 高速AD卡 产品分类:FMC板卡产品

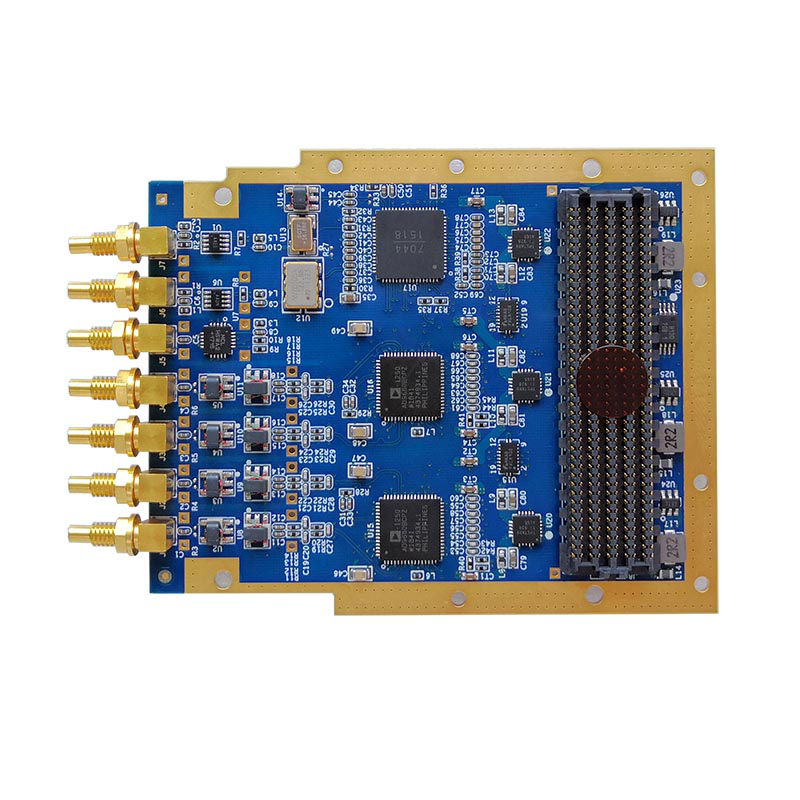

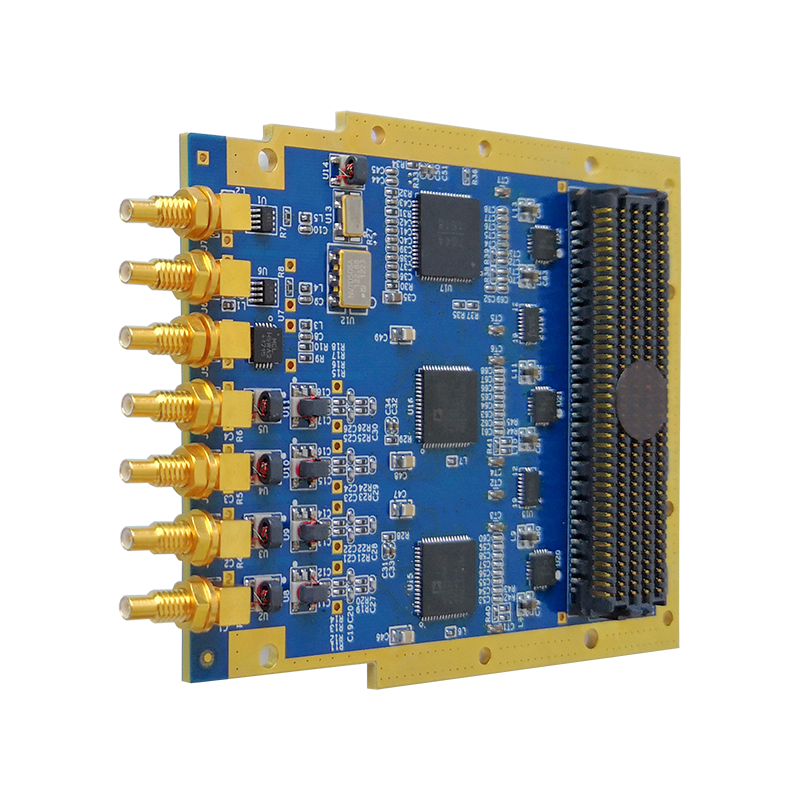

QT7136是一款高分辨率、高采样率的ADCFMC子板。它提供1/2/4路14位1.25GS/s的A/D通道,全功率模拟-3dB输入带宽可达2GHz。本产品是基于ADI公司AD9680BCPZ-1250模数转换芯片而设计。板卡支持外部同步/触发输入、内部同步/触发输出;时钟模式支持内部参考时钟、外部参考/采样时钟输入等多种模式,时钟选择可通过SPI总线配置实现。 QT7136板卡的电气与机械设计依据FMC标准(ANSI/VITA57.1),通过一个高密度连接器(HPC)连接至FPGA载板。前面板装配了7个SSMC同轴连接器。QT7136支持导冷结构,可适应于坤驰的多种FPGA载板,如QT7010、QT7011、QT7020、QT3011及Xilinx和Altera等通用载板,以进行高性能的算法计算。
