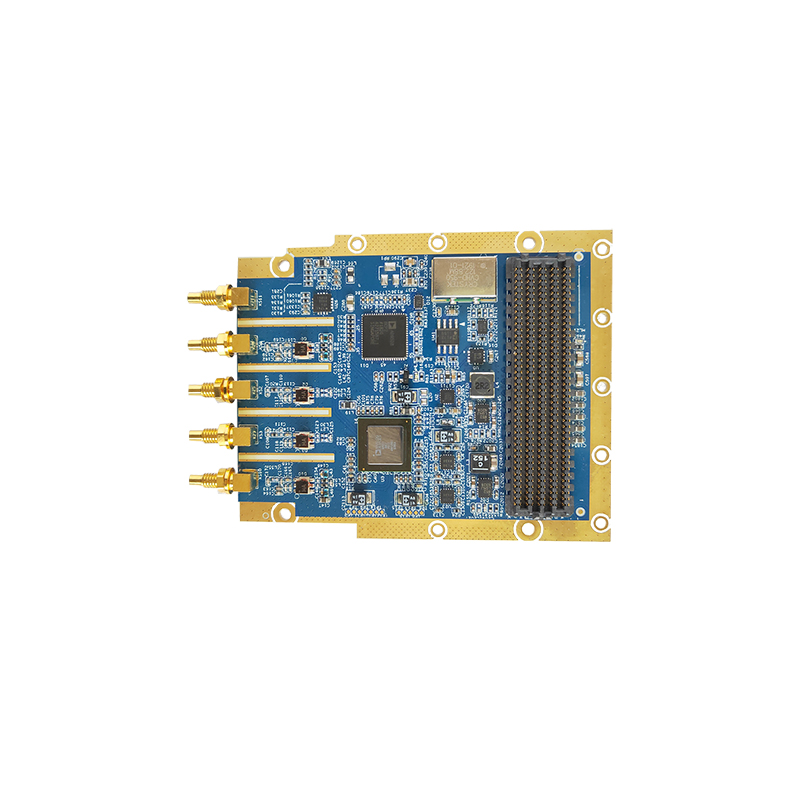

QT7326 频率 300MHz~6GHz 射频收发卡 产品分类:FMC板卡产品

产品简介:2 通道,16bit ,ADC;14bit,2 通道 DAC,频率 300MHz~6GHz射频收发子卡 下载产品资料下载产品资料 寻求报价
  • 主要规格箭头
  • 客户价值箭头
  • 应用领域 箭头

— 频率范围为300MHz~6GHz;

— 灵活的16位ADC和14位DAC;

— 2个Tx,2个Rx,半双工或全双工,支持TDD和FDD;

— 完全一致的2x2MIMO功能   ;

— RF端口:50Ω匹配;

— RxBW:8MHz-100MHz;

— TxBW:高达250MHz;

— 带2个输入的观察接收器(ORx);

— 23dBm@2570-2620MHz,band38LTE;

— 23dBm@5.18~5.825GHz,802.11;

— 10dBm@0.3~6GHz其他调制(P1dB17dBm)

— 支持Intenal和ExtenalLO;

— 支持Intenal&Extenal参考时钟;

— 支持多芯片(模块)基带同步;

— 包括过滤器,band38和802.11的PA;

— JESD204B数字接口;



  — 快速交付

  — 可维护性好

  — 易于集成

  — 经济的射频方案选择

  — SDR

  — WiFi

  — WiMAX

  — ISM

  — 专有和通用无线电


  • 概述
  • 软件支持
  • FPGA相关
  • 相关产品
  • 应用案例
  • 订货信息

        QT7326是一款集成RFIC技术和FMC接口的射频模块,频率范围覆盖300MHz~6GHz。模块采用ADI公司RFICAD9371芯片,具有两个接收和两个发送通道,可做为经济高效的实验平台,具有高达100MHz的Rx和250MHz的Tx瞬时带宽,及更高的灵敏度,动态范围和IP3性能(三阶交调截取点)。可应用于广泛领域,包括SDR(软件定义无线电),蜂窝,WiFi,ISM应用,专有或通用无线电等。借助QT7326,设计人员可以快速轻松地使用AD9371进行原型验证和设计。

       QT7326板卡的电气与机械设计遵照FMC标准(ANSI/VITA57.1),通过一个高密度连接器(HPC)连接至FPGA载板。前面板I/O装配5个SSMC同轴连接器,进行射频信号的接收和发送,以及时钟信号引入等。QT7326设计了风冷和导冷版本,可适应于坤驰的多种载板以及市面上的常规FPGA载板,如QT7020及Xilinx和Altera等通用载板。


  — 提供Verilog bit文件

  — 开源的C/C++参考例子

  — JESD204B Core, 可包括BSP
