符合VITA 57的FMC接口,提供PEX6-COP可配置的输入输出。FMC接口全面支持高引脚数连接器,有超过80对LVDS直接连接到FPGA和10个通道每通道高达5 Gbps的传输速率。坤驰基于VITA 57规范,提供系列化的FMC接口产品:AD模块从250MS/s采样率到5GS/s, DA模块可达2.5GS/s更新率....同时,也有兼具AD、DA在一个子板的模块,如500MS/s AD, 1GS/s DA.....

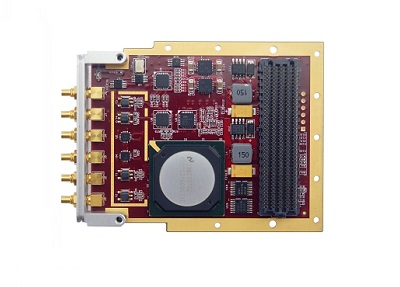

QT7132 12bit 1.25G/2.5GS/s 高速AD卡 产品分类:FMC板卡产品
模拟输入(INI、INQ)
通道数量
2 通道
分辨率
12bit
输入幅度
600mVpp~1000mVpp 可编程
输入阻抗
50 欧姆
连接器类型
SSMC
模拟带宽
最大 2GHz
性能指标
FADC=1.6Gsps,FIN=140MHz@0dBm: SNR>56dBm;SFDR>70dBm;
外部参考时钟/采样时钟输入(CI)
输入功率
0dBm~ +10dBm
输入频率
参考时钟:10MHz ~250MHz(小于 20M 时 slew rate 要足够大) 采样时钟:150MHz ~1600MHz
触发/同步输入(TR1、TR2)
输入电平标准
LVTTL/LVCMOS
输入阀值
VIH >2.0V、VIL < 0.6V
最大 200MHz
ADC(ADC12D1600)输出
LVDS 数据宽度
QT7132:24 对 LVDS ,DDR;
FMC 连接器类型
HPC (ASP-134488-01)
时钟模块
内部参考时钟类型
LVDS
参考时钟频率
100MHz(默认),可选配
时钟模块输出频率范围
QT7132 最大支持 2 通道 1.25Gsps 或 1 通道 2.5Gsps(1 通道 2.5Gsps 模式需客户做交错采样校准),输入阻抗 50 欧姆,交流耦合方式。 QT7132 支持外部同步/触发输入;时钟模式支持内部参考时钟输入、外部参考时钟输入、外 部采样时钟输入三种,时钟选择可通过 SPI 总线配置实现。 QT7132 的电气与机械设计依据 FMC 标准(ANSI/VITA 57.1),支持导冷,能够满足用户在 特殊环境下的使用需求。
