符合VITA 57的FMC接口,提供PEX6-COP可配置的输入输出。FMC接口全面支持高引脚数连接器,有超过80对LVDS直接连接到FPGA和10个通道每通道高达5 Gbps的传输速率。坤驰基于VITA 57规范,提供系列化的FMC接口产品:AD模块从250MS/s采样率到5GS/s, DA模块可达2.5GS/s更新率....同时,也有兼具AD、DA在一个子板的模块,如500MS/s AD, 1GS/s DA.....

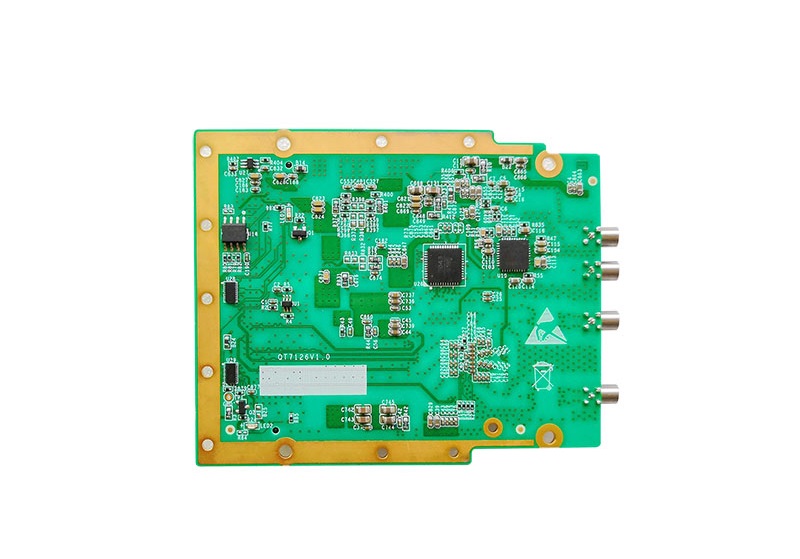

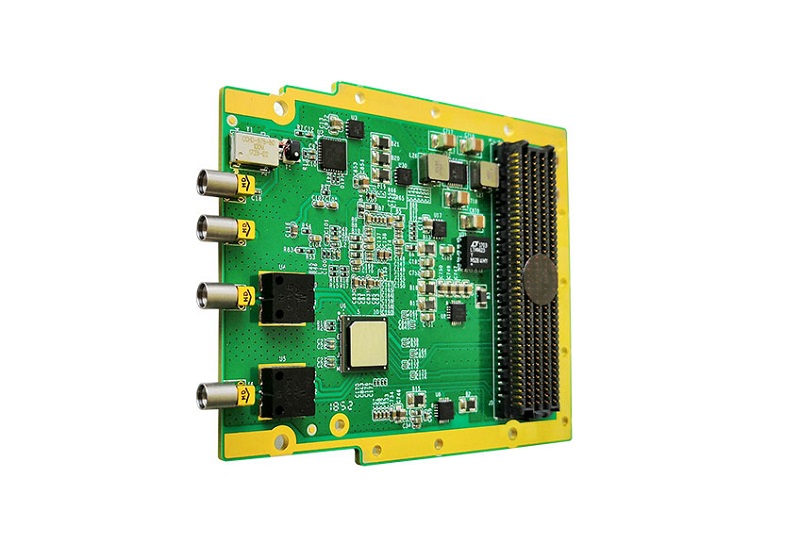

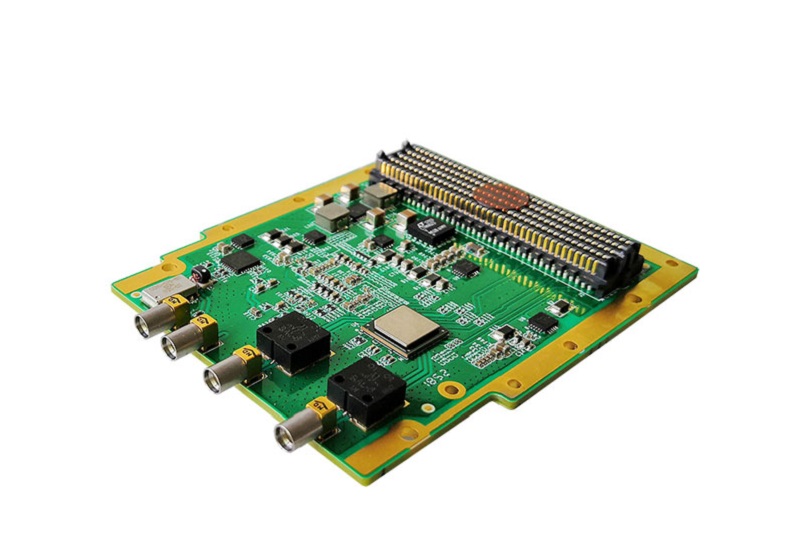

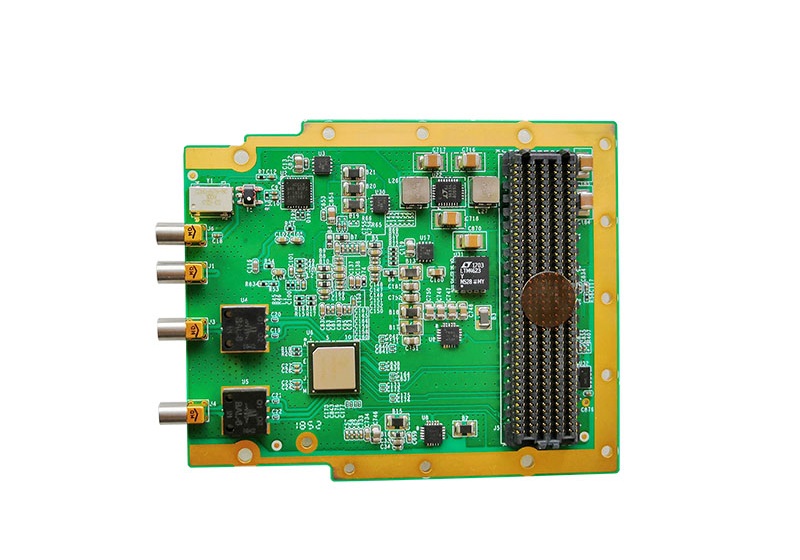

QT7126 12bit 3G/6GS/s 高速AD卡 产品分类:FMC板卡产品
— 4 个SMP 的连接器,其中 2个分别为模拟信号输入1(ADC IN1)和模拟信号输入2(ADC IN2);一个为外部时钟输入(CLK IN);一个为可由载板配置成输入或者输出的同步触发信号 (SYNC)。
— 采样频率:2通道12bit 3.2GS/s AD或1通道6.4GS/s
— 带宽:全功率模拟带宽(-3 dB)8GHz
— 适应范围:完全符合Vita57.1规范,包括结构件,子卡尺寸, 面板连接器,正反面器件的限高等,大大提供了子卡通用性和适配性
— 多种散热方式:风冷或导冷
— AC耦合输入
— 时钟选择灵活:内部时钟、外部时钟选择可由载板控制
— HPC高引脚数连接器
— 4kbit EEPROM(AT24C04N-SSHM-T) 可与主板通过 I2C总线连接
— 工作温度:商业级0℃~+70℃ ,工业级-40℃~+85℃
— 软件无线电
— 宽带 MIMO 应用
— 数字波束成形
— (雷达 / 声纳)电子战
— 物理实验
— 信号智能
— 航空航天和测试仪器
