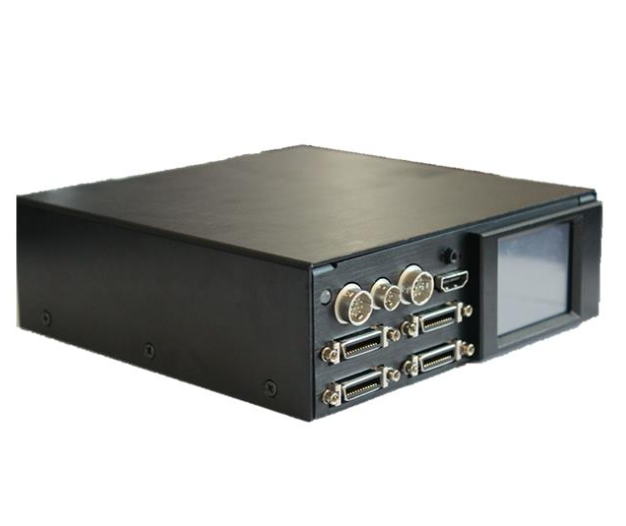

QTC4000

产品分类 PRODUCT CATEGORY

高速图像记录仪介绍

产品分类：高速图像记录仪

产品简介：4 个标准 CameraLink MDR 接口,支持 4 个 Base 或 2 个 Medium/Full/80Bit CameraLink 相机输  坚固型结构设计和全加固型的连接器选型。 寻求报价

主要规格
客户价值
应用领域

4 个标准 CameraLink MDR 接口,支持 4 个 Base 或 2 个 Medium/Full/80Bit CameraLink 相机输
— 坚固型结构设计和全加固型的连接器选型。
— 支持两路 CameraLink 相机仿真功能:历史数据导入，可配置根据录制的图像仿真相机的输出。仿真

功能支持两组(Base/Medium/Full/80Bit)同时仿真输出，或者一组(Base/ Medium/Full/80Bit)数据采

集加一组(Base/Medium/Full/80Bit)仿真输出。
— 2 个符合 SAS 3.0 标准规范的快速数据导出接口，可以转化成 8 个标准的 SATA III 接口
— 2 个标准的 40Gbps QSFP+光口，可转化成 8 个标准的 10Gbps SFP+光口，支持单模和多模。
— 支持触屏输入、记录控制和状态显示，记录仪可脱离上位机单独使用。
— 存储模块支持在线和离线两种快导模式，存储模块支持快速更换和拔出后单独快导。
— 可选功能:支持全IO功能的标准FMC HPC子卡输入，如雷达用高速AD卡，CoaxPress相机采集卡等。
— 纯导冷无风扇设计，‐40~55°C纯被动无风流宽温工作范围，加导热或风流更耐高温。 最紧凑的8盘位标准2.5吋磁盘结构设计，支持最大32T存储容量。

概述
软件支持
FPGA相关
相关产品
应用案例
订货信息

重量	含 8 块 75g 的 SSD，总重量不超过 1.5kg
尺寸	167mm(长)x176mm(深)x55mm(高)
输入电压	DC 7V~36V 宽输入范围
功耗	正常低于 25W，峰值 30W
存储容量	单设备最大支持 32T 存储容量，因 4T 盘不易采购且价格高推荐单设备存储 16T 以下
工作温度	纯被动散热为-40~50°C，加热量导出面或散热风扇等主动散热方式可耐更高温度
存储温度	约为-55~125°C
显示接口	GE 口上位机软件快视或 HDMI 接口直接显示
设备状态显示	2.4 吋 QVGA 真彩色触摸屏，上位机软件均可同步显示和控制设备的配置参数和运行
数据输入输出接口	4xMDR CameraLink;2x40Gbps QSFP+(配接子卡可转成 8xSFP+);全功能 FMC HPC 客户定义接口扩展;HDMI;GE;RS232、RS422;Trig IO;JTAG
数据存储速度	所有端口组合，综合存储带宽约为 3800MB/s，不低于 3500MB/s，安装我司推荐型号的 8 片 SSD
下载导出接口	GE;2xSFF8643 SAS 接口(可转成 8xSATA3 接口)，支持在线导出、在线快导和离
数据导出速度	线快导三种导出方式 GE:平均 75MB/s,不低于 60MB/s.在线快导和离线快导:4000MB/s，不低于存储速度
设备控制接口	GE 和 RS232、RS422 均可，可在上位机选择
客户数据叠加接口	默认为 RS422，通过 GE 和 RS232 进行用户数据叠加的话需另外的定制开发费用
触发方式	GPIO，触摸屏，外置按钮
设备升级接口	外置带隔离的 JTAG

1、开发环境

系统配套软件支持 windows7 操作系统开发环境。本方案推荐的软件案例是我公司某采集存储项目配套软件。控制软件开发支持如下:
—  FPGA 开发软件:Vivado 2013.2;
—  FPGA 开发工具:Platform Cable USB;
—  上位机软件: CVI 9.0/QT/VC 等;
2、软件功能控制监测功能主要有:文件路径选择、采集容量或记录时间设置，采集开始及停止控制，文件删除，锁定等采集过程监测等。
