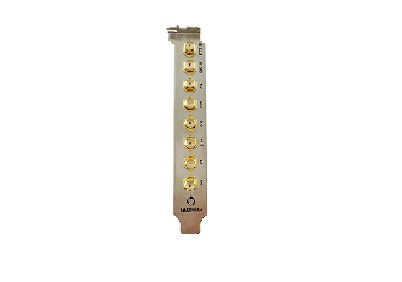

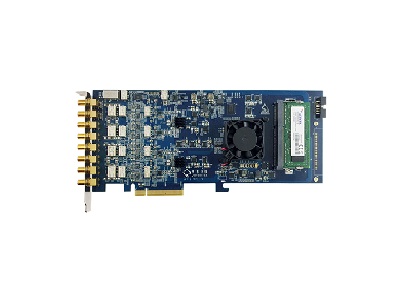

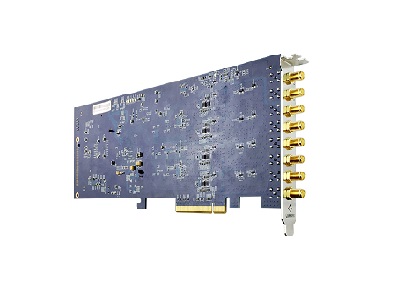

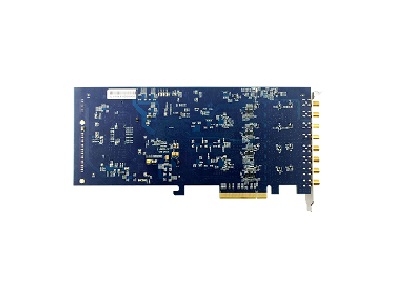

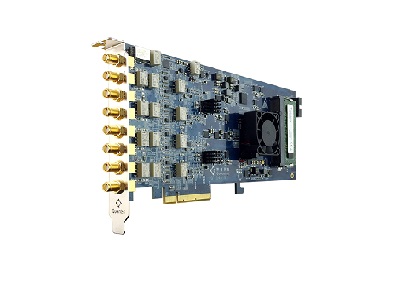

QT1144 16/14bit 250/200/160MS/s 产品分类:PCIe板卡产品

产品简介:高速数字化仪:1-2-4通道同步采集;14/16bit采样精度; 250MS/s采样率;PCI Express 2.0 x8数据传输接口。多种触发模式和采样模式,支持流盘系统,最高速率可达2.8GB/s。 下载产品资料下载产品资料 |下载使用手册下载使用手册 寻求报价
  • 主要规格箭头
  • 客户价值箭头
  • 应用领域 箭头

— FPGA 开放的高速数据采集卡
— 最大支持 4 通道同步采集
— 最高 250MSPS 采样率
— 16bit/14bit 转换精度
— 支持交/直流耦合,50 欧姆输入阻抗
— 支持4档位程控增益控制
— 板载4GB DDR3存储器
— 支持外部触发输入或输出,支持高级触发功能
— 支持多个用户自定义扩展 IO
— PCIe x8 Gen2 数据传输接口,连续传输率 2.8GB/s
— FPGA 支持用户自定义逻辑开发

— 4 通道同步采集。
— 具有板载 FPGA 实时信号处理能力的高速 16、14bit 采集卡。
— 支持直流偏置控制,提高单、双极性高频脉冲信号采集精度;
— 通过快速 PCIe 总线实时传输采集数据,针对扫描系统特别优化 DMA 定时上传功能。
— 灵活的配置方案。
— 提供开放的 QTex 逻辑开发平台,用户可快速集成应用模块。
— 大容量板载存储器。
— 缩短开发时间,加快上市速度。
— 可定制开发的高级触发功能。
— 可集成满足OEM 领域应用的实时信号处理模块:如累加、峰值检测、DDC 以及 FFT 等。
— 雷达采集系统
— 激光雷达系统
— 光纤传感系统
— 光电倍增管采集系统
— 扫描采集系统
— 雷电定位系统
  • 概述
  • 软件支持
  • FPGA相关
  • 相关产品
  • 应用案例
  • 订货信息
坤驰科技自主研发的 QT1144 是一款同时具备直流耦合程控放大器和支持单、双极性宽带信号输入的高速数据采集卡;板载 FPGA 具备实时信号处理能力,这些特性使 QT1144 成为激光雷达、光电倍增管应用以及光纤传感等领域进行信号采集和分析的理想工具。QT1144 提供快速的 PCI Express 2.0x8 数据传输接口,以及灵活配置的硬件组合,获得性能、功耗和成本之间的最佳平衡,尤其适合于OEM 应用。

Windows 设备驱动
QT1140 提供 64 位 Windows 7 以及 64 位 windows 10 设备驱动程序。可以使用 Visual C++, VisualStudio 201x,LabView,Labwindows/CVI,Python 以及 Matlab 进行二次开发。

软件开发包(SDK)

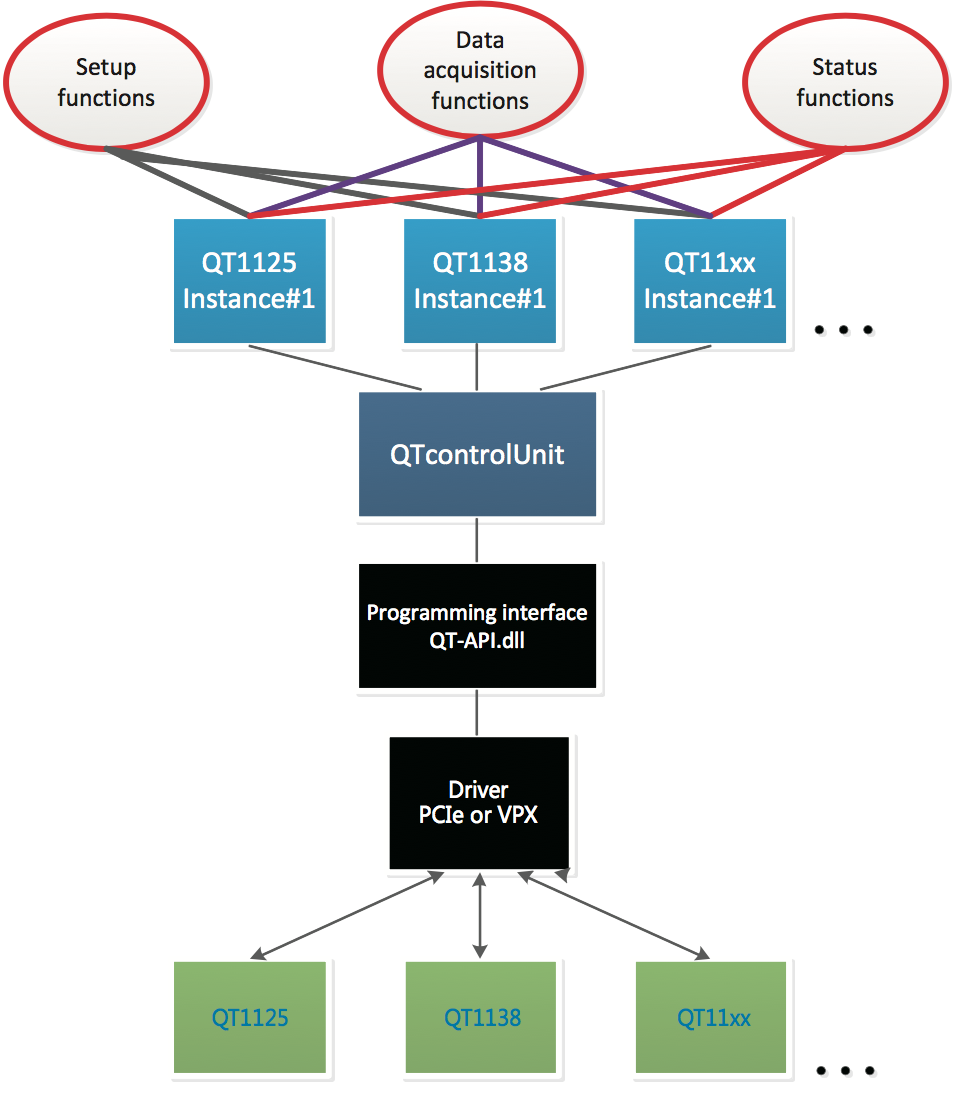

QT1140 的 SDK 可以使用 Visual C++, Visual Studio 201x,LabWindows/CVI,Python 以及 Matlab进行二次开发。SDK 包括操作板卡的所有 QTAPI 函数和典型应用的参考实例。QTAPI 编程参考手册详细描述了 API 函数的定义和使用方法。
LabView 开发包
采用专用的LabVIEW驱动开发模块(QueenTest)可以使 QT1140 板卡无缝的在 LabVIEW 平台环境下进行二次开发。该模块将封装好的函数控件统一集成在用户库(User Libraries)目录下,LabVIEW 驱动开发模块包含了几个不同的动态库(LLB)以及多个开放的 demo 范例程序(VI),通过这些范例程序可以轻松掌握 LabVIEW 驱动开发模块的操作和使用。除了这些范例程序,所有的函数控件都可以直接调用。LabWindows/CVI 开发包LabWindows/CVI 是一个通用的 C 语言编译器,为硬件控制、测量数据提供了易于使用的图形化元素组合界面。对于QT1140,我们提供的一系列LabWindows/CVI demo 范例程序展示了如调用硬件驱动程序进行数据采集、信号处理等操作,所有的范例程序都可以作为源代码使用,方便用户快速掌握板卡的操作和使用。LabWindows/CVI 提供了一种具有 C 语言编译器性能并且快捷高效的方法来开发部署图形化测试应用程序。
软件支持
MATALB 开发包
MATLAB 的开发包程序由一组可访问 QT1140库函数的 MEX-files 和一组由 M 语言描述的实例组成。QT1140 硬件的所有特性都可以被实例访问。

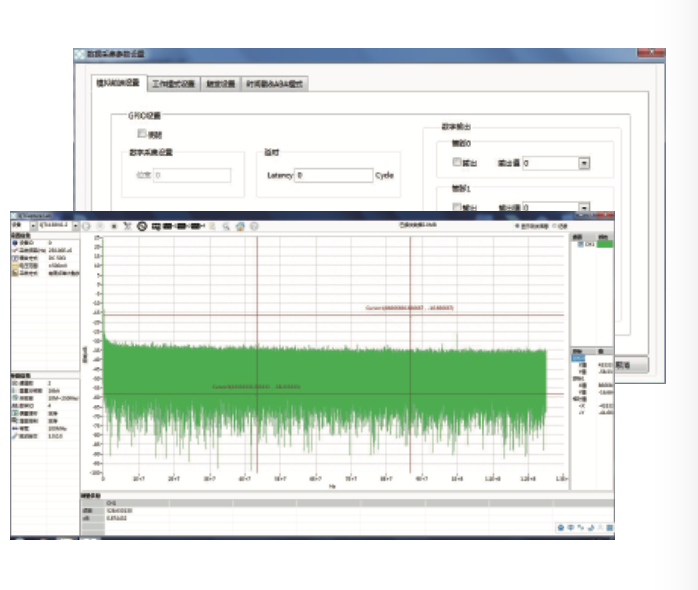

QTCapture Lab
QTCapture Lab 是功能强大,直观的交互式测量软件。运行 QTCapture Lab 即可开始进行测量,无需编程。QTCapture Lab 集成硬件设置、数据显示、示波器、瞬态记录、分析和保存数据等功能,并在易于使用的统一界面下完成以上所有功能。

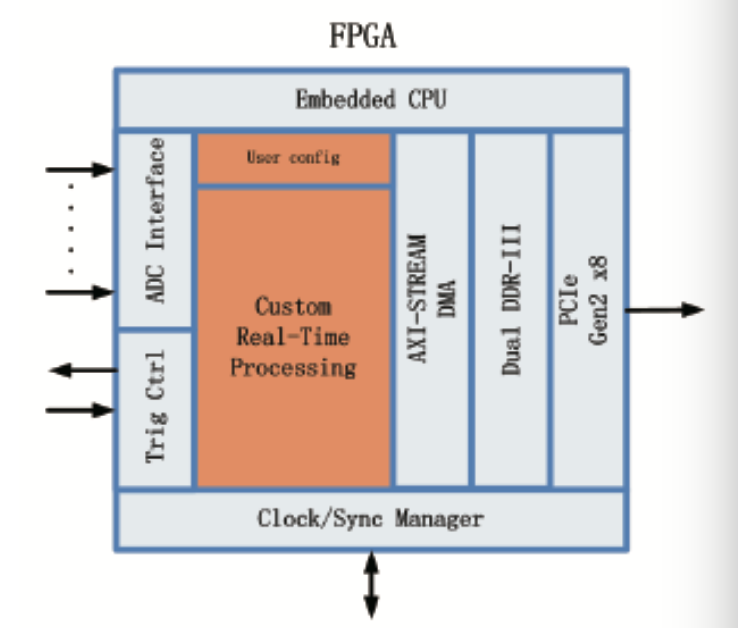

坤驰科技为 QTxx 系列高速采集提供 FPGA 逻辑开发套件—Qtex 逻辑平台。Qtex 可以为 用户自定义的实时信号处理算法设计、验证与实施提供完成的环境。Qtex开发套件具备以下功能:
充分利用FPGA的密度和速度,在QT系列高速采集卡框架内实现多通道的高速数据实时算法处理; 接口简单,易集成; 利用全面、简单易用的开发流程和调试,可以缩短产品上市时间。

规格
最大支持 8 通道独立的 ADC 输入通道
最大支持8通道独立的ADC输入通道
ADC通道位宽可配置,最大16bit支持内、外以及任意通道触发13个用户可扩展触发源
支持单通道64bit位宽或双通道128bit位宽DDR3存储,最大支持时钟速度800MHz
PCIE2.0x8接口,支持读写DMA操作
全AXI、AXI stream总线互联
嵌入式CPU交互,调度,通过软件升级可完成单次、多次数据采集以及连续流模式采集功能
集成SPI功能,方便配置周边硬件

客户价值
可在坤驰科技开发的QT系列高速采集卡中集成先进的实时信号处理算法;
获得可重复、可预测且高效的FPGA逻辑设计流程,匹配强大的硬件功能;完备硬件连接互联通道,可以直接连接如多通道高速ADC、双通道DDR3和主机PCIe接口;创建自定义的实时处理算法:利用Qtex,您能够在QT11xx系列高速数据采集卡中配置FPGA的定制实时处理区域。在处理区域周围的QtexIP核可使您具备标准数据采集卡的全部功能,同时维持高速宽带的模拟数据转换能力。
软硬件准备
Xilinx ISE14.7或更新版本QtexV1.0逻辑开发包Xilinx Platform CableII

型号
通道数
采样精度
采样率
QT1140
1-2
14/16bit
80M/105M/125MSPS
QT1142
1-2
8bit
1.25G/2.5GSPS
