符合VITA 57的FMC接口,提供PEX6-COP可配置的输入输出。FMC接口全面支持高引脚数连接器,有超过80对LVDS直接连接到FPGA和10个通道每通道高达5 Gbps的传输速率。坤驰基于VITA 57规范,提供系列化的FMC接口产品:AD模块从250MS/s采样率到5GS/s, DA模块可达2.5GS/s更新率....同时,也有兼具AD、DA在一个子板的模块,如500MS/s AD, 1GS/s DA.....

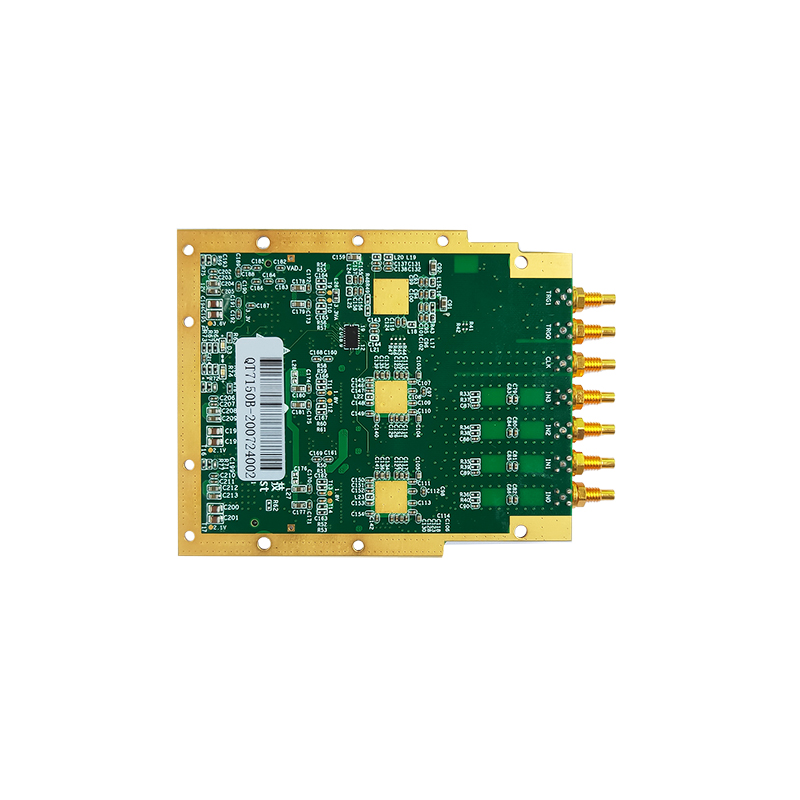

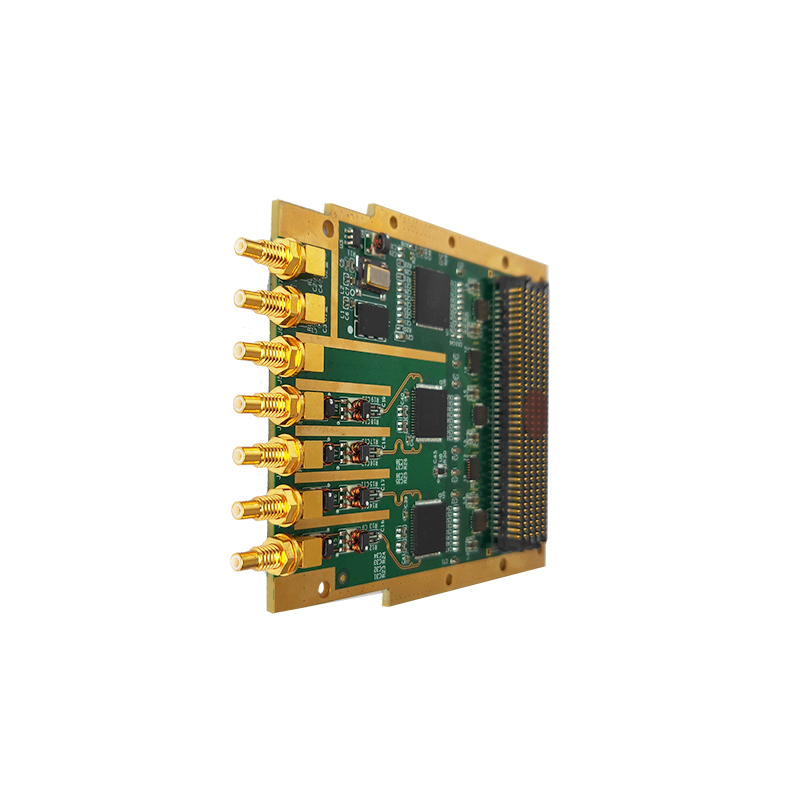

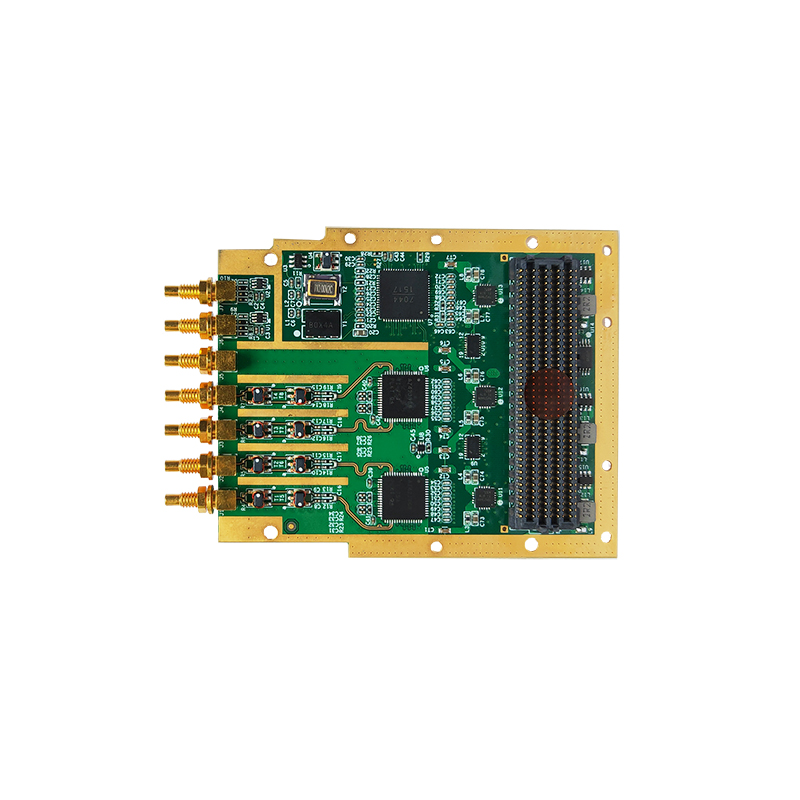

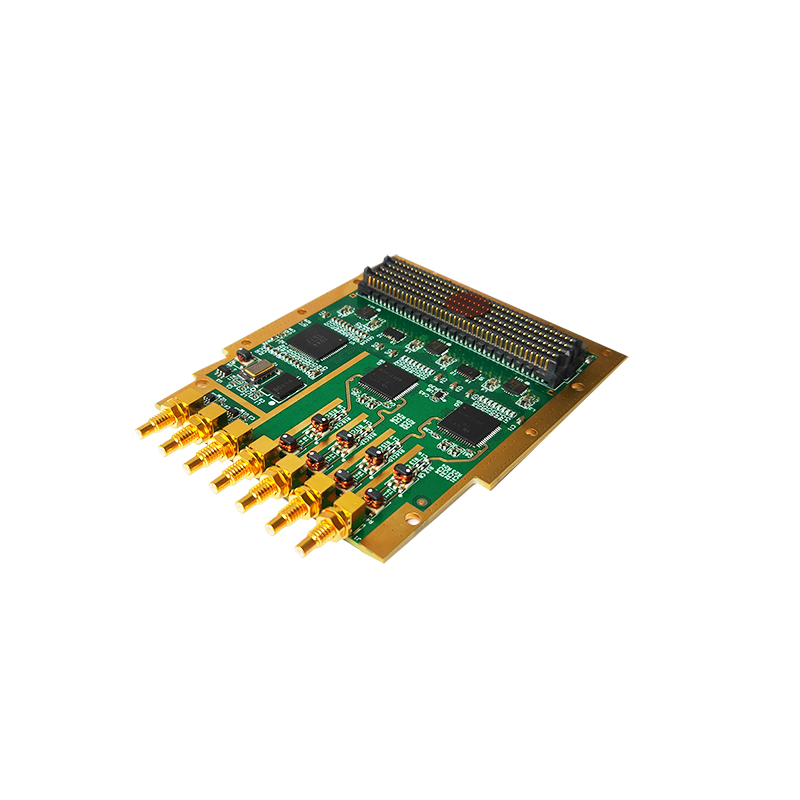

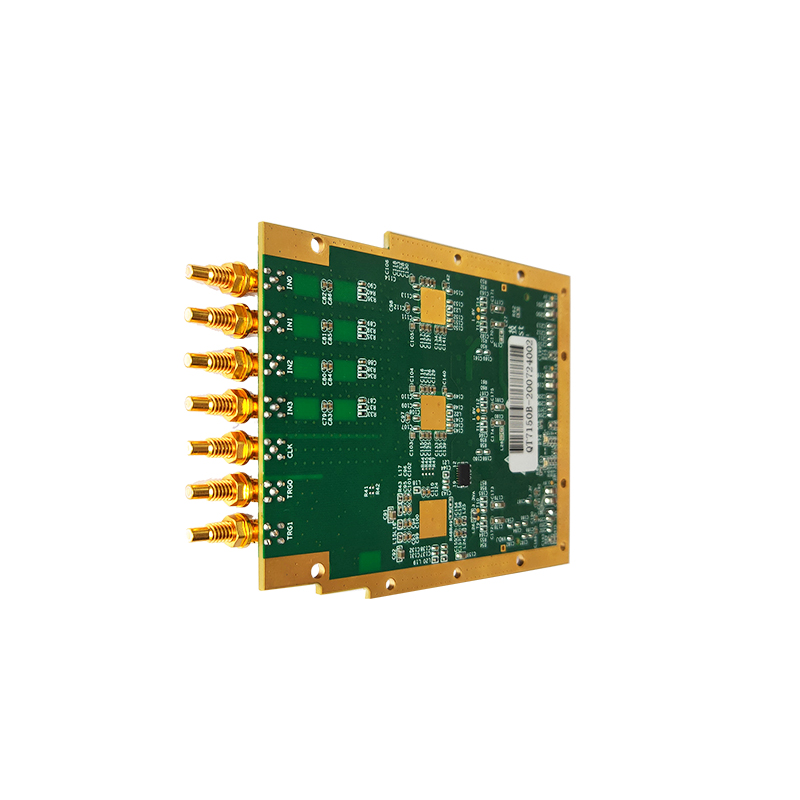

QT7150 16bit 250MS/s 高速AD卡 产品分类:FMC板卡产品
— 7个SSMC的连接器,其中4个分别为模拟信号输入1~4;一个是外部参考/采样输入信号(CLK);一个为触发输出(TRO);一个为触发输入(TRI)
— 采样频率:16bit,4通道250MS/s
— 带宽:全功率模拟带宽(-3dB)900MHz
— 适应范围:完全符合Vita57.1规范,包括结构件,子卡尺寸,面板连接器,正反面器件的限高等,大大提供了子卡的通用性和适配性
— 散热方式:导冷
— AC耦合输入
— 时钟选择灵活:内部时钟、外部时钟选择可由载板控制
— HPC高引脚数连接器,同时也支持LPC(2通道输入时)
— 工作温度:商业级0℃~+70℃,工业级-40℃~+85℃
— 快速交付
— 可维护性好
— 易于集成
— 高速高精度选择
— 软件无线电
— 宽带MIMO应用
— 数字波束成形
— (雷达/声纳)电子战
— 物理实验
— 信号智能
— 航空航天和测试仪器
QT7150是一款高分辨率、高采样率的ADCFMC子板。它提供4路16位250MS/s的A/D通道,全功率模拟-3dB输入带宽可达900MHz。本产品是基于ADI公司的AD9467BCPZ-250模数转换芯片而设计。板卡支持外部同步/触发输入和输出;时钟模式支持内部参考时钟、外部参考/采样时钟输入等多种模式,时钟选择可通过SPI总线配置实现。
