符合VITA 57的FMC接口,提供PEX6-COP可配置的输入输出。FMC接口全面支持高引脚数连接器,有超过80对LVDS直接连接到FPGA和10个通道每通道高达5 Gbps的传输速率。坤驰基于VITA 57规范,提供系列化的FMC接口产品:AD模块从250MS/s采样率到5GS/s, DA模块可达2.5GS/s更新率....同时,也有兼具AD、DA在一个子板的模块,如500MS/s AD, 1GS/s DA.....
产品分类:FMC板卡产品
— 4个SSMC的连接器,其中2个分别为模拟信号输入1 (IN0)和模拟信号输入2 (IN1);一个为外部时钟输入(CLK);一个为可由载板配置成输入或者输出的同步触发信号(TRG)。
— 采样频率:12bit,2通道 5.2GS/s或1通道 10.4GS/s。
— 带宽:全功率模拟带宽(-3 dB)8GHz。
— 适应范围:完全符合Vita57.4规范,包括结构件,子卡尺寸,面板连接器,正反面器件的限高等,大大提供了子卡的通用性和适配性。
— 多种散热方式:风冷或导冷。
— 时钟选择灵活:内部时钟、外部时钟选择可由载板控制。
— HSPC高速连接器。
— 4k bit EEPROM可与主板通过I2C总线连接。
— 工作温度:商业级0℃~ +70℃ ,工业级 -40℃~ +85℃。
— 软件无线电 — 宽带MIMO应用 — 数字波束成形 — (雷达/声纳)电子战 — 物理实验 — 信号智能 — 航空航天和测试仪器
— 软件无线电
— 宽带MIMO应用
— 数字波束成形
— (雷达/声纳)电子战
— 物理实验
— 信号智能
— 航空航天和测试仪器

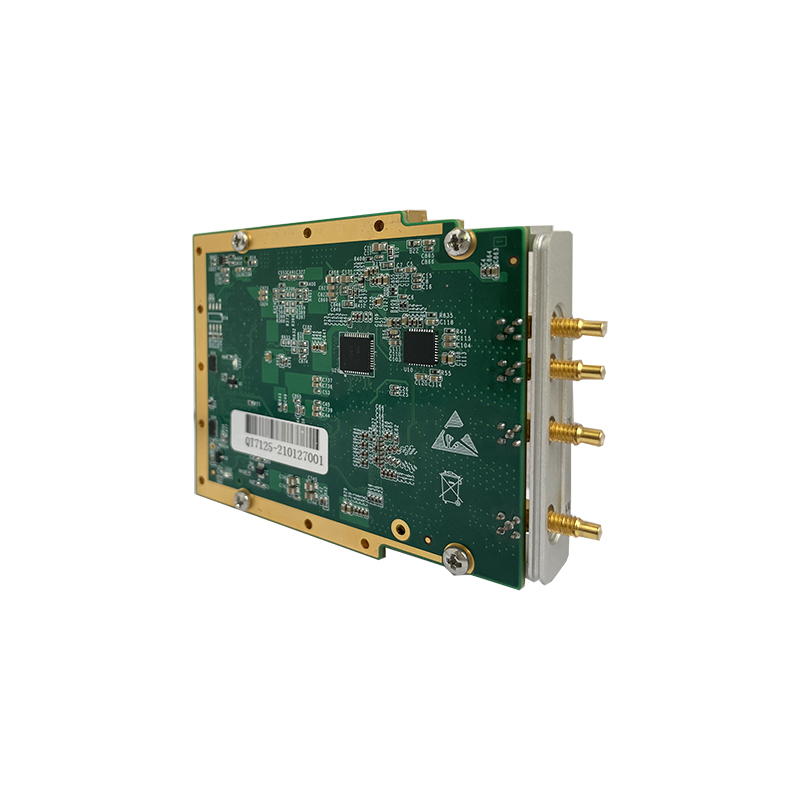

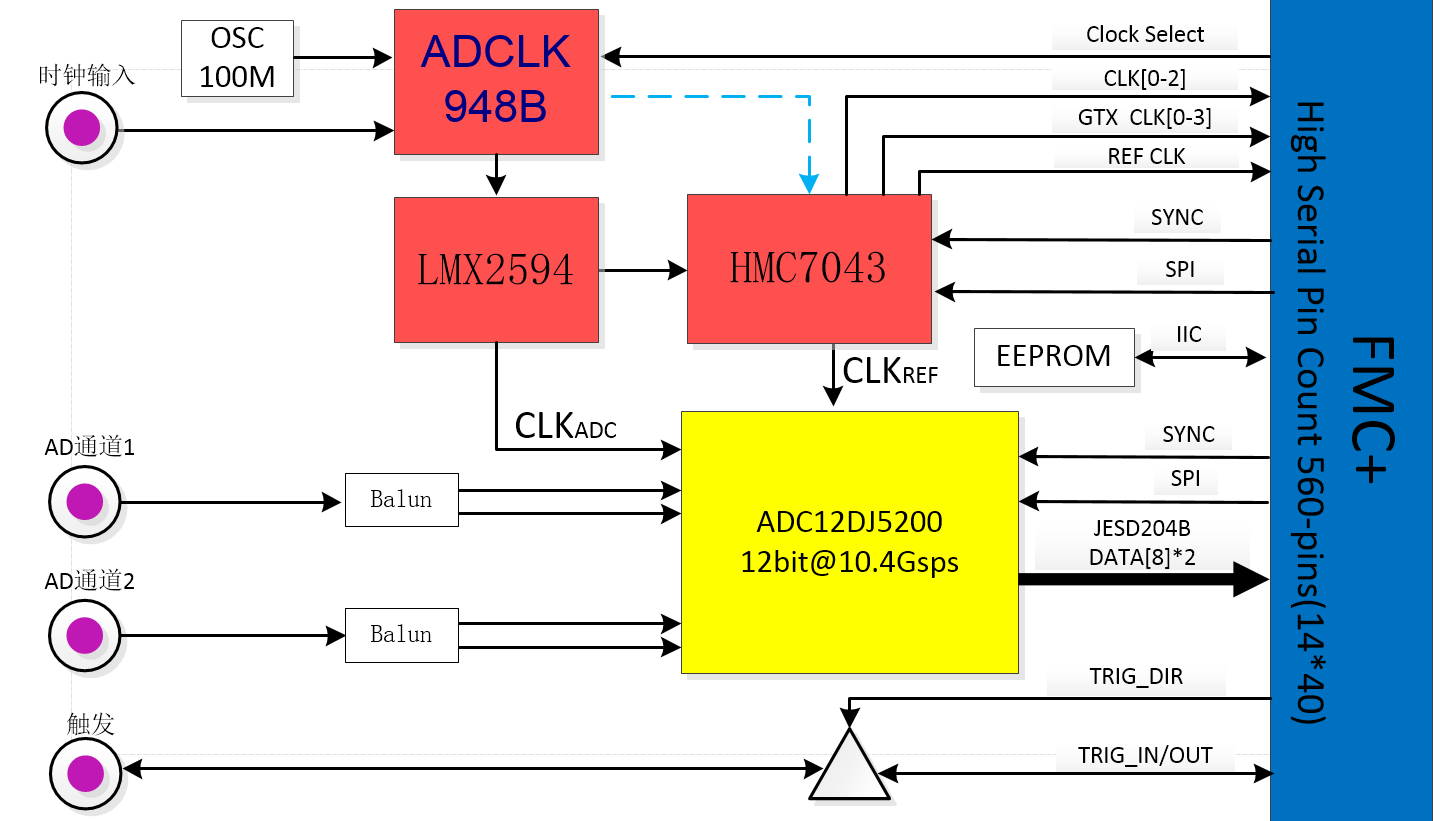

QT7125+是一款高分辨率、高采样率ADC FMC+子板。它提供2路12位 5.2GS/s或1路10.4GS/s A/D通道,全功率模拟-3dB输入带宽可达8GHz。本产品是基于TI公司ADC12DJ5200模数转换芯片而设计。板卡支持触发输出/触发输入;内部参考时钟、外部参考两种时钟方式,可通过SPI总线实现时钟源选择。通过参考时钟和同步信号可实现多个板卡的同步。

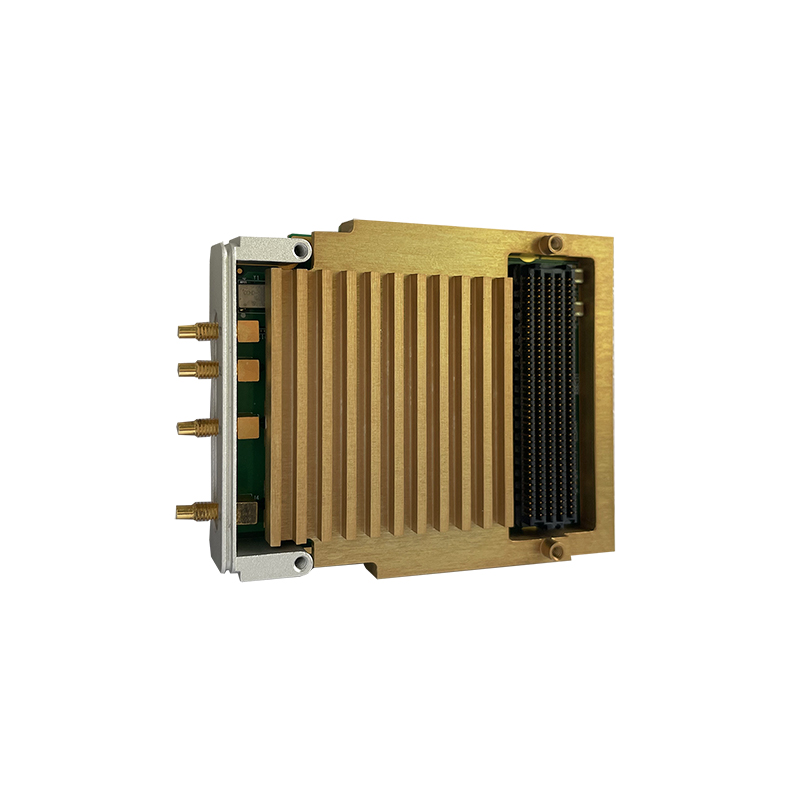

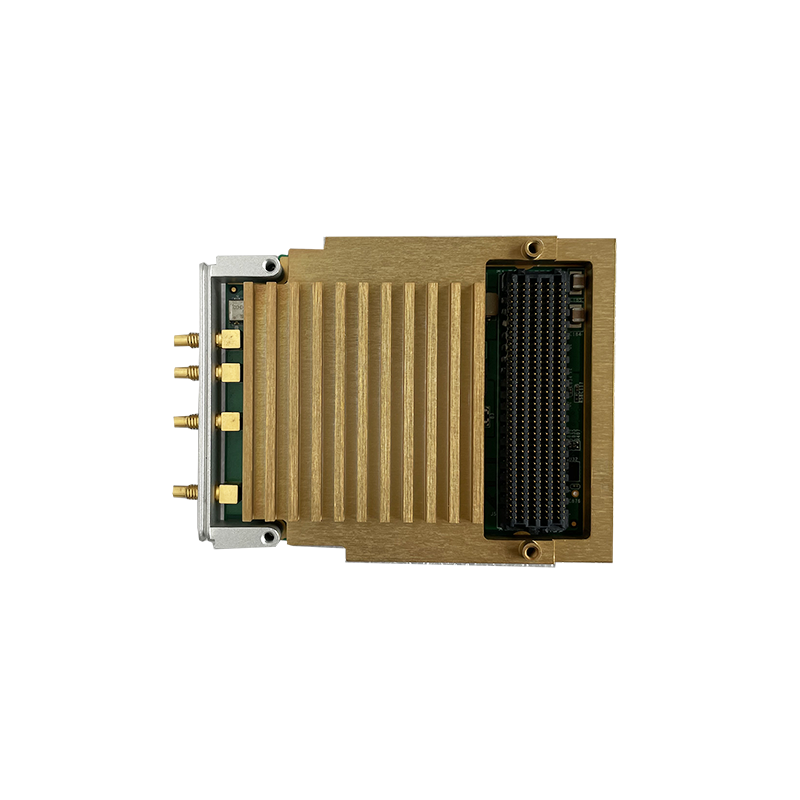

QT7125+板卡的电气与机械设计依据FMC+标准(ANSI/VITA 57.4),通过一个HSPC高速连接器连接至FPGA载板。前面板I/O装配SSMC同轴连接器。QT7125+设计了风冷和导冷版本,可适应于坤驰的FPGA载板,如QT7012以及Xilinx和Altera等支持FMC+的通用载板,以进行高性能的算法计算。
