2个射频接收通道，频率覆盖范围75MHz~6GHz，信号瞬时带宽200MHz

2个射频发射通道，频率覆盖范围75MHz~6GHz，信号瞬时带宽200MHz，最大合成带宽450MHz

支持内部参考时钟和外部参考时钟30.72MHz

支持TDD应用模式，同一时刻接收和发射频点相同

支持信号数据流盘模式

连续存储速率2GB/s，存储容量可选4TB、8TB、16TB

集成GNSS授时模块，支持采样时戳功能，支持BDS、GPS等系统

铝镁合金加固型便携机，超轻便设计

显示屏：17.3″TFT LCD、分辨率：1920×1080，亮度：300cd/㎡

机箱尺寸：427×340×186 (mm)

工作温度：0℃～50℃ ，存储温度：-20℃～60℃

实现电磁信息的采集、存储、分析和回放功能

缩短开发时间，加快产品上市速度

可定制实时信号处理模块：如DDC、DUC以及FFT等

便携式设计灵活适用多种工作环境

软件无线电

宽带应用

复杂电磁环境

卫星、导航

雷达

遥测

射频测试

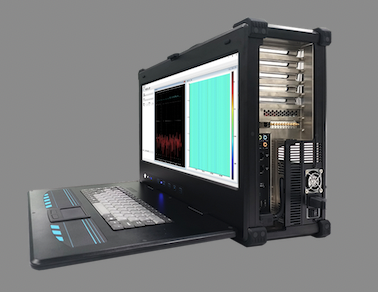

坤驰科技自主研发的QTS1509RF是一款基于RF-IC芯片的射频收发记录仪，提供双通道发射器和接收器、集成式频率合成器以及数字信号处理功能。广泛应用于卫星、雷达、导航、通信、遥测、对抗等多种环境下高速信号的采集、记录、分析与回放。接收链路由两个独立的带宽、直接变频接收器组成，具有出色的动态范围。发射链路采用直接变频调制器完成高精度低噪声信号调制。射频通道具备程控增益控制电路，能够自动增益控制功能，配合基带的数字滤波功能，使得该记录仪可提供灵活增益控制模式以及对应的滤波器配置。

QTS1509RF记录仪配备QT Spectrum Analyzer软件实现频域图和瀑布图动态频谱分析。采用一体化便携式设计，并能提供不低于2GB/s的持续稳定的信号记录与回放，以及不小于4TB数据存储空间。适用于高铁、机场、野外等外场实验环境下采集真实电磁环境，对电磁环境进行录制后在实验室中回放采集到的真实信号。

QTS1509RF可选预装Windows 10（默认），Windows11，Windows Server 2019等主流操作系统。支持Ubuntu，CentOS，Redhat等版本，嵌入式Linux系统以及国产化系统。

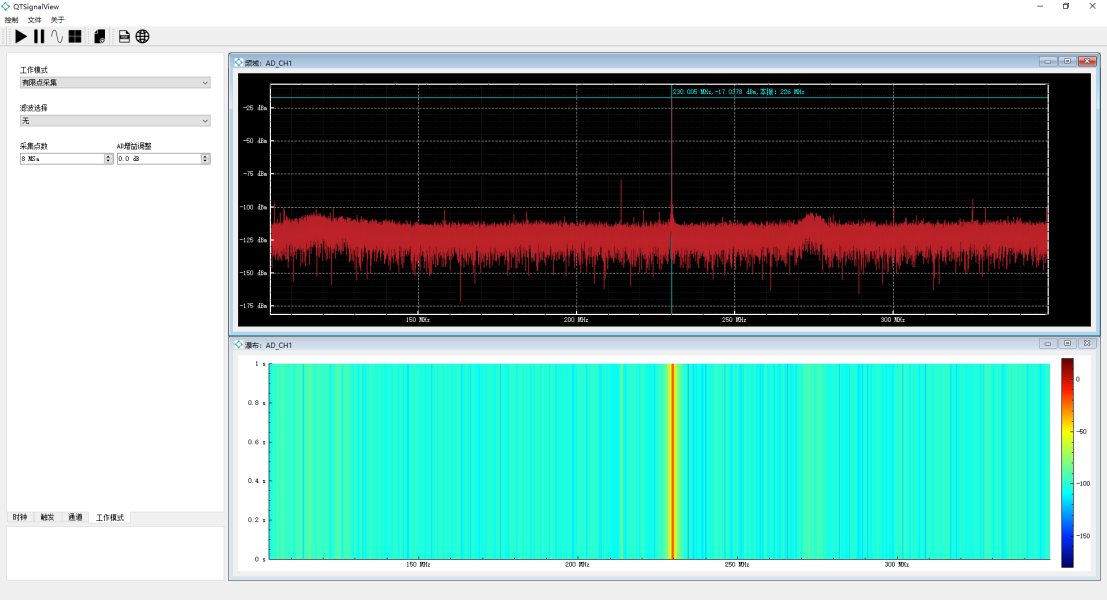

QT Spectrum Analyzer是一款信号频谱分析和显示的专业软件，用于信号的采集、存储、分析和回放。QT Spectrum Analyzer具备数据分析与处理、频域图显示、瀑布图显示、文件存储、文件预览和硬件设置等功能。QT Spectrum Analyzer通过计算相关频段内的信号频谱，直观的显示出信号在频域中的分布情况、信号能量及其他频谱信息，并采用绝对值与相对值结合的方式，通过瀑布图表达数个特定数值之间的数量变化关系，直观地反映出数据的增减变化过程。
