超宽带高速采集卡

  针对宽带雷达、电子对抗、电子战等应用场合，高带宽与高采样率需求一直是科研工程者关注的关键点。更高的带宽与采样率意味着S波段、X波段的信号可以RF直接采样，提升信号处理手段与保真度。

  当下随着芯片制造工艺与技术的提升，ADC芯片也在向更高精度、更高采样样、更高带宽在发展。目前业内商业可售的ADC芯片已达到9GHz的带宽。

  在超宽带板卡领域，法国的ApisSys公司针对雷达、电子战推出了系列化的超宽带采集卡，这些采集卡基于3U VPX架构，采样率到5.4GS/s，带宽可达8GHz，几种代表性的产品具备如下指标：

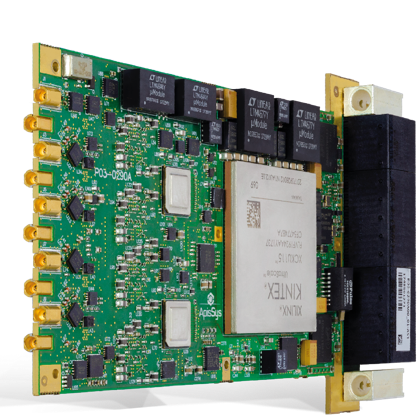

  AV129：

  4通道3GS/s, 14bit, ADC, 4通道，6/12GS/s，16bit

  模拟输入全功率带宽2~8GHz,模拟输出全功率带宽可达2~7.5GHz。

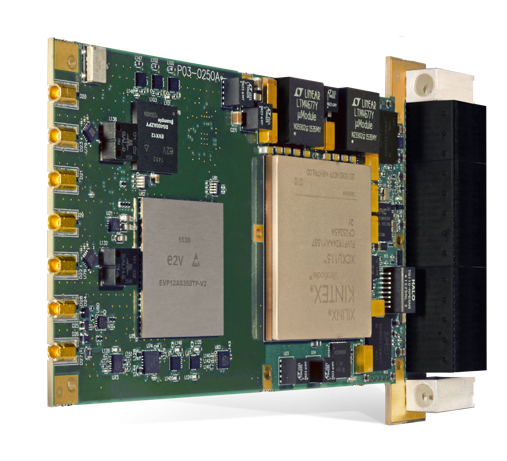

  AV125：

  1通道5.4GS/s，12bit，ADC;1通道5.4GS/s,12bit，DAC;

  输入带宽>5.5GHz;输出带宽>6GHz。

  但因为欧美出口政策的限制，进口这类高指标的产品是十分困难的。但随着国内在高速电路设计方面的积验积累，国内厂家在高速板卡设计方面获得突破。坤驰科技2019年推出的几款超宽带采集卡，也填补了这类产品的空白。

  这些产品包括：

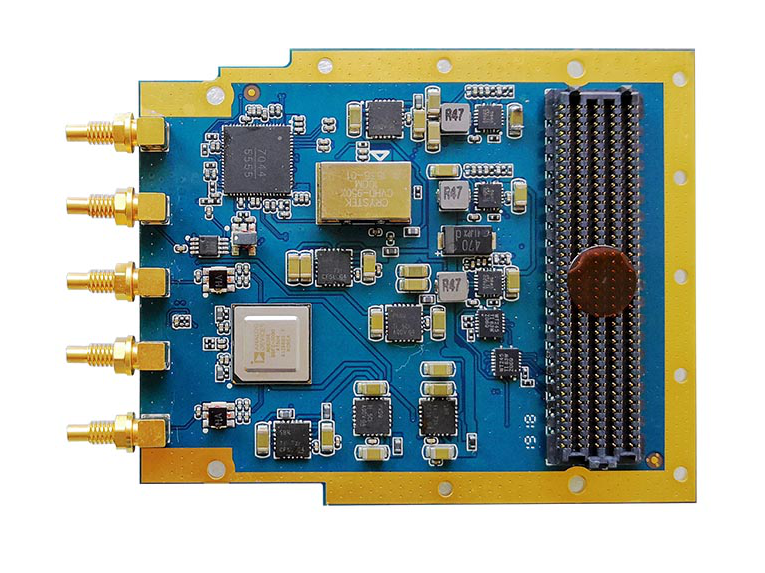

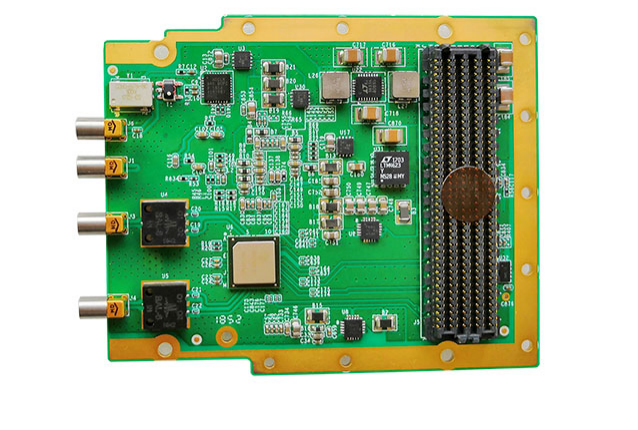

  QT7131，一款基于ADI ADS9208的3GS/s高速采集卡，带宽可达8GHz；

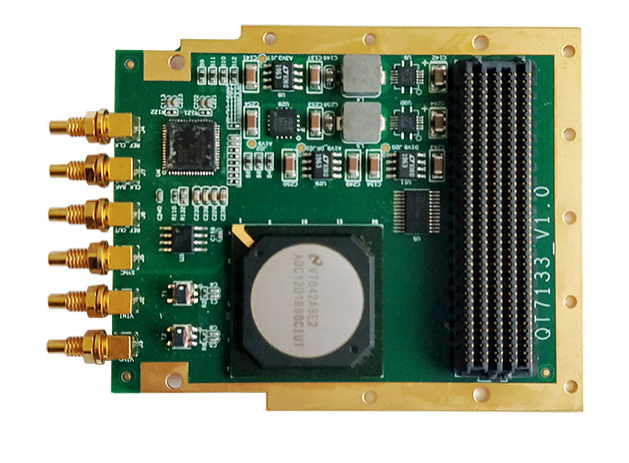

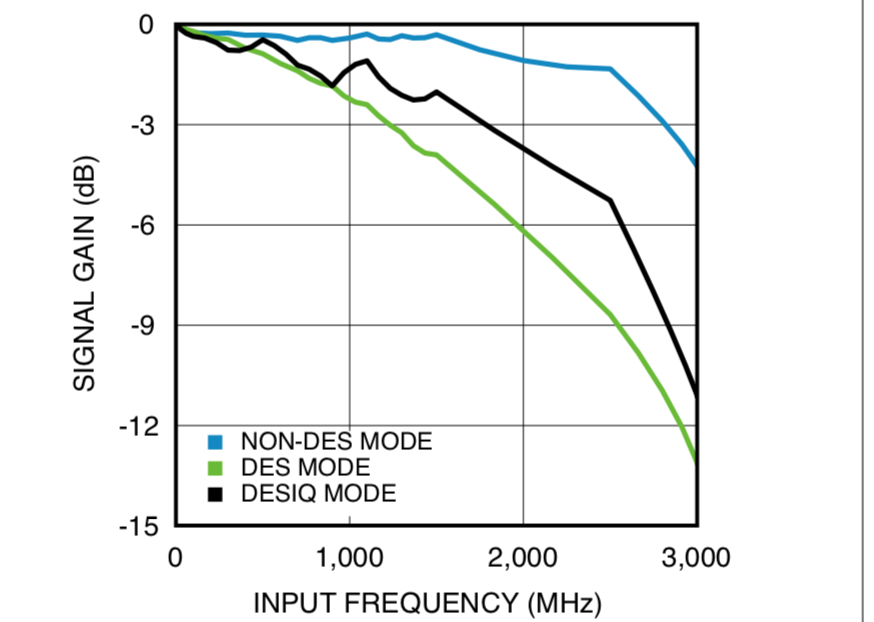

  QT7133： 一款基于ADC12D1800的1.8GS/s, 3.6GS/s高速采集卡;

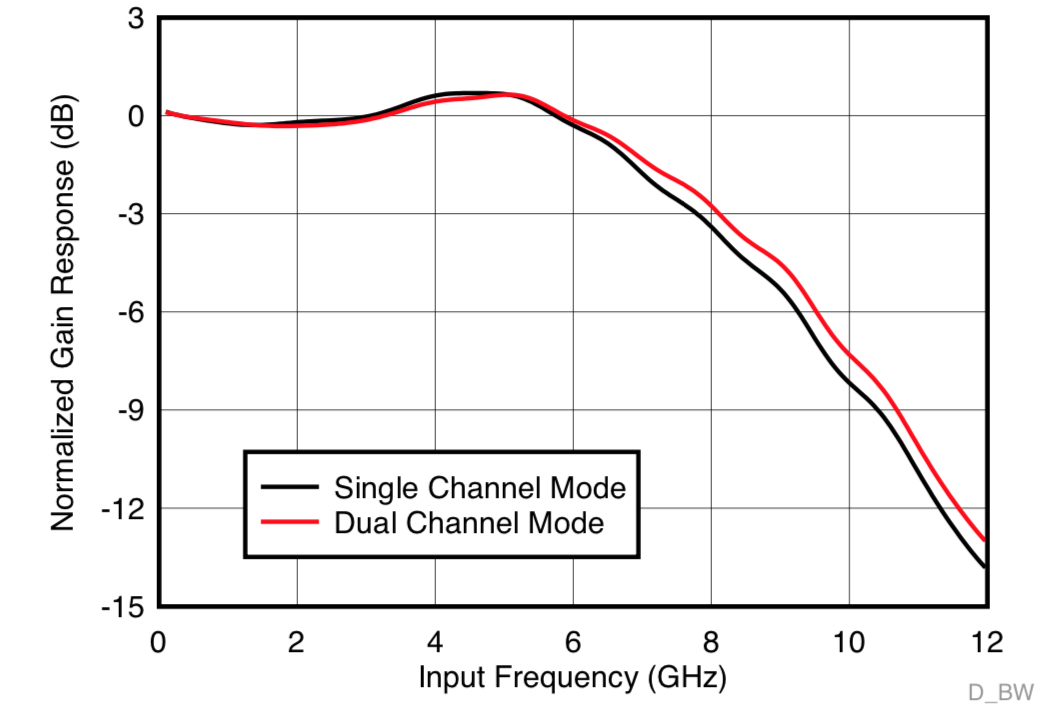

  QT7126.一款基于ADC12DJ3200双通道3.2GS/s，单通道6.4Gs/s 12bit采样率采集卡，带宽也可达8GHz。

  这三款采集卡代表了在高精度高速方面的最新技术成果。

  与这两款板卡配合的，处理与控制平台，坤驰科技提供多款FPGA处理平台：

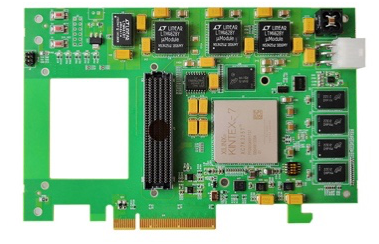

  基于K7 325T的PCIe2.0 FMC平台: QT7010;

  基于V7 690T的PCIe3.0 FMC平台：QT7011;

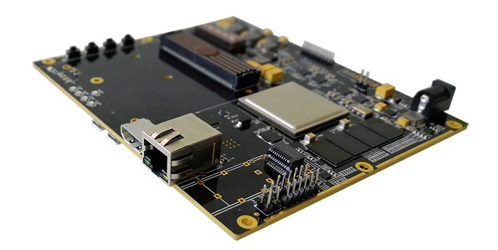

  基于 Zynq7145的以太网接口处理平台：QT7020;

  基于K7 325T的3U VPX FMC平台：QT3010;

  基于V7 690T的6U VPX FMC平台：QT3011;

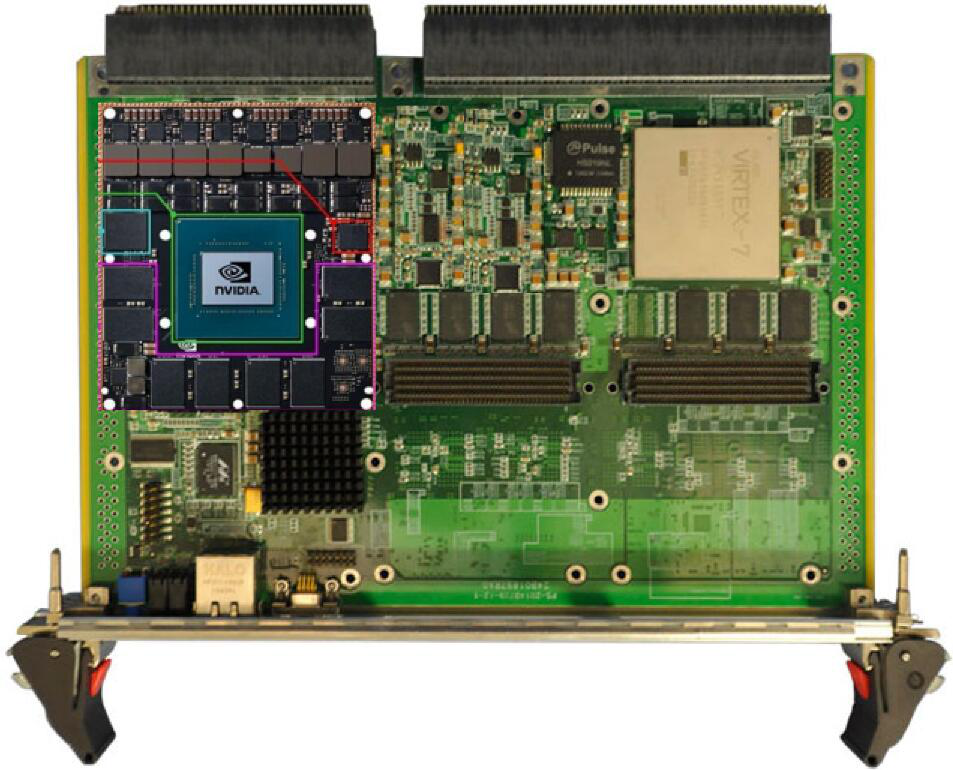

  基于V7690T与嵌入式GPU的混合处理平台：QT3023(设计中)。

  通过与存储单元的结合，这种基于PCIe或VPX架构的采集卡可以组建成采集存储系统，最高可实现>5GB/s，最高至8GB/s的采集流盘系统。流盘时间可达数小时。

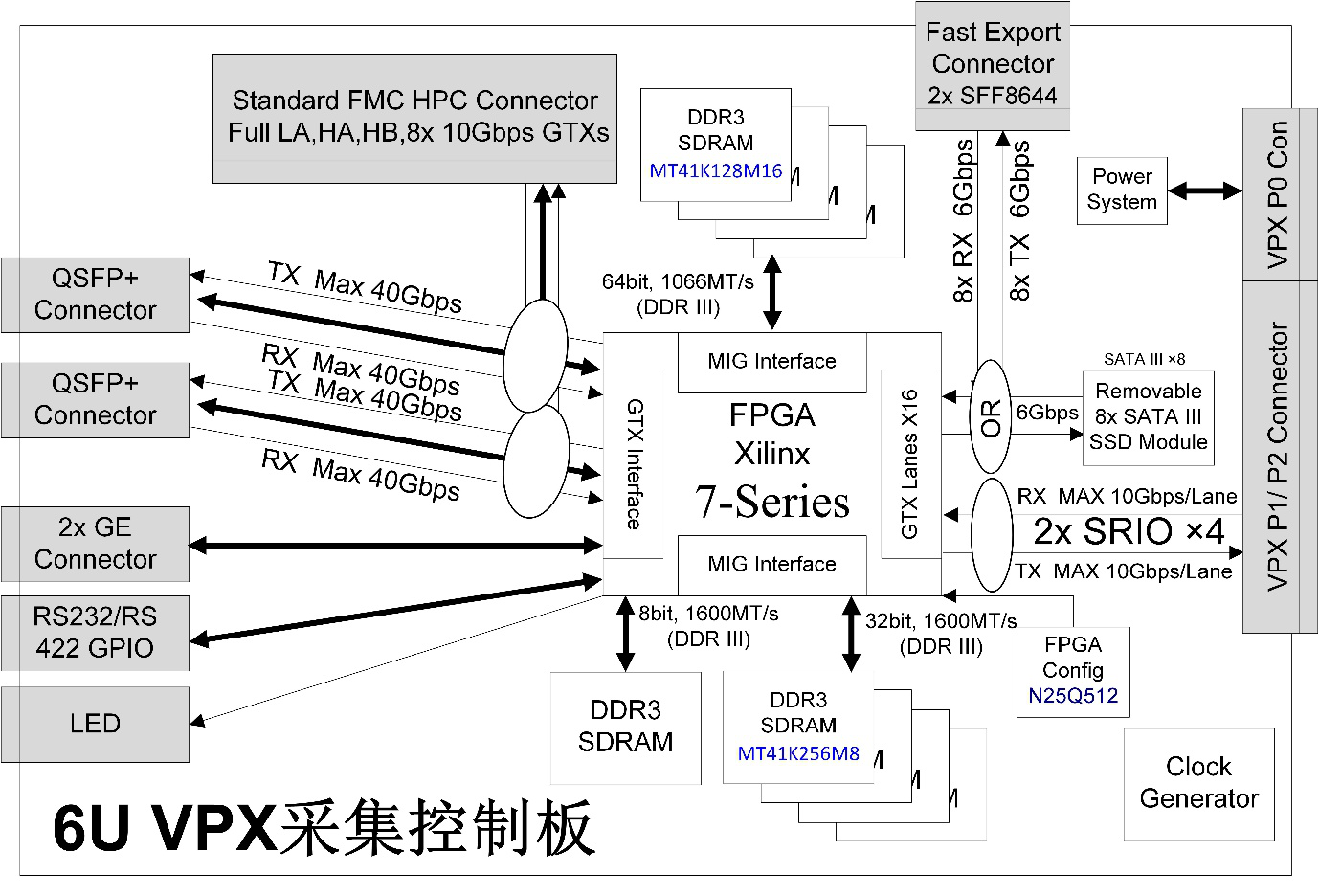

  如下述结构：

  如上述超宽带采集卡与记录系统，坤驰科技还提供其他采样率与带宽的产品，如：

  5GS/s, 10bit采集存储系统;

  1GS/s, 16bit/12bit采集存储系统;

  500M/s, 14bit采集存储系统;

  250MS/s, 16bit采集存储系统等。
