光纤多通道数据采集存储系统

产品简介

光纤接口多通道数据采集系统是一款基于光纤PCIe传输板的数据采集存储设备。支持多通道、多速率的全双工数据传输与存储，由光纤PCIe传输板、光纤与磁盘阵列组成。

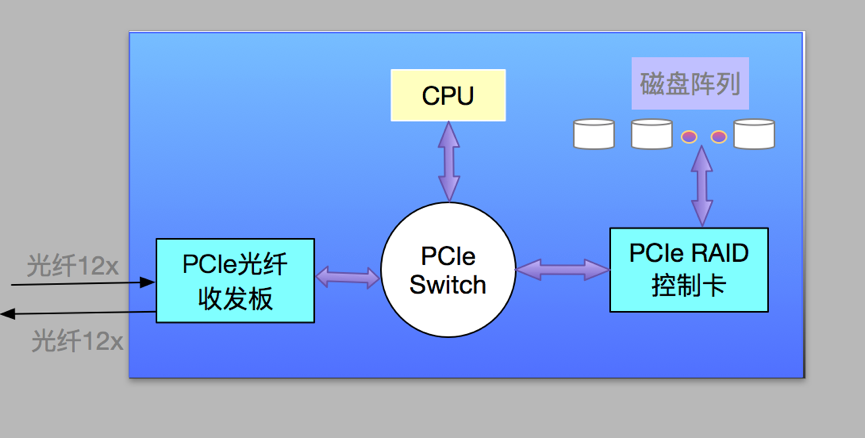

系统框图：

主要功能

  信号采集功能：

※  对多路光纤信号进行采集；

  信号回传功能：

※  对已存储的信号进行回传；

  信号存储功能：

※  对输入光纤信号进行实时存储。

主要指标

• 光纤速率：2.5Gbps/3.125Gbps/5Gbps ；
• PCIe协议：支持8x PCIe REV.1.1@2.5Gbps或8x PCIe REV.2.1@5Gbps；
• 数据接口：光纤MPO*12的带状光纤连接器；
• 存储速率：2.4GB/s；
• 存储容量：大于40TB ,易于扩展。

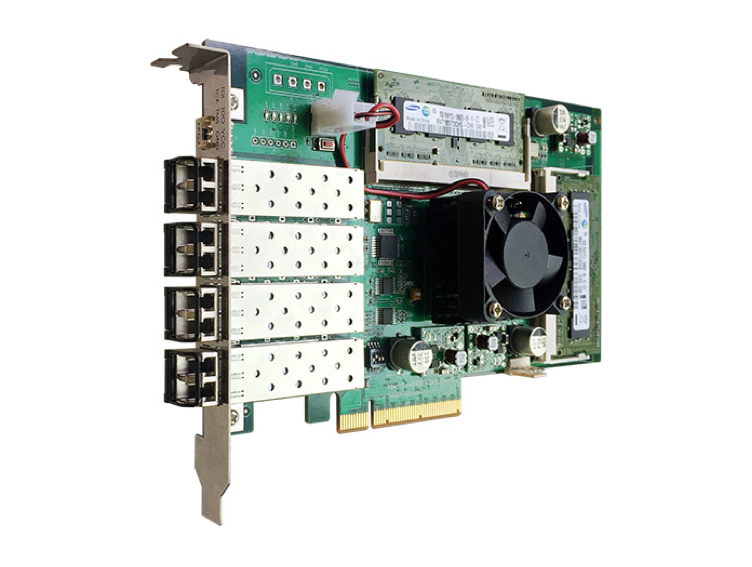

光纤板卡实物图：

 信号采集功能：

※  对多路光纤信号进行采集；

信号回传功能：

※  对已存储的信号进行回传；

信号存储功能：

※  对输入光纤信号进行实时存储
