一、采集系统规格
1. 模拟输入通道数：1通道;
2. 数字输入通道数：3通道,支持trig,BP和HD信号输入;
3. 最高采样率：1000MSps(采样率可设置);
4. A/D分辨率：12Bit;
5. 量程(输入范围)：±5Vpp;
6. 输入信号带宽：0Hz～200MHz;
7. 触发方式：用户可以通过FPGA二次开发;
8. 触发电平: 支持+12VCMOS信号输入;
9. 每通道2G、1Gsamples
10. PCIeX8总线接口
11. 详细规格参考产品规格书

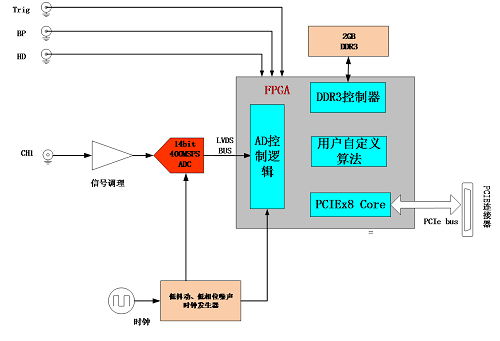

板卡原理框图
二、在雷达视频采集中的应用:
1、总共4路信号
(1)video AD信号，幅度为±5V;(1)video AD信号,幅度为±5V;
(2)trig触发信号,+12VCMOS电平信号3000Hz;
(3)BP方位信号,+12VCMOS电平信号252Hz;
(4)HD 0点信号,+12VCMOS电平信号0.7Hz。

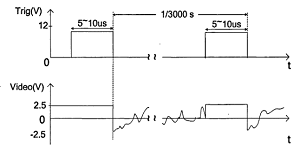

图1 触发信号与回波视频信号的时序图

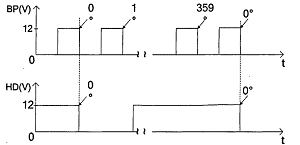

图2 方位信号与0点信号的时序图
2、信号之间的关系
触发(trig)信号周期为1/3000≈333us;
方位(BP)信号周期为1/252≈3968us;
每个BP周期内约有12个trig信号，(每个方位信号内的触发信号数量有稍微的差异);
0点(HD)信号为起点，周期为60/42≈1.43s;
每个HD周期为天线旋转一圈，每个BP周期为天线旋转一度，每个BP周期约有12个触发(trig)信号，采集卡能够对以上3个信号进行计数。
3、采集工作原理
设备开机工作后，由触发信号Trig控制开始采集和存储,天线每旋转一圈，会产生一个0点信号(HD)和360个方位信号(BP)，每次采集128-130圈，即采集到128-130个0点信号(采集的点数能够在软件上任意设置)。工作时并不是360°方位角全部采集，应能在软件上设置任意角度采集，在采集扇角外的区域内，只数字计数，AD不采集。
三、数据量以及存储方式
以最大采样率来计算数据量，当采集卡工作在120MS/S(采样率可设置)时，每次触发后采集时间约为33us，位宽为12位，一个采样点占用2byte,一次触发采集的数据量为33us*120MS/s*2byte≈8k;雷达天线1分钟42转，一个0点周期为60s/42≈1.43s,共采集的数据量为360*12*8≈35M(360°全部采集)，能够实时把数据存储在电脑指定硬盘内。
四、软件要求：
1、能够根据用户要求定制采集软件，提供软件代码，以供用户二次开发;
2、能够设置自动采集和手动采集两种选择;
3、实时传输数据，传输速率应能满足采集需求;
4、能够对采样率进行分频设定，用户可根据需要自行设置采样率;
5、能够设定每次触发后的采集时间;
6、能够任意设置采集的扇角(360°不一定全部采集，根据需要设置采集的扇角)。
7、能够按要求设定数据存储的格式和类型;能够自行设定采样率。
五、数据存储格式
第一个数据 AA AA 表示为每个采集信号的开头(固定不变)，第二个数据为BB BB表示为每个采集信号的开头(固定不变) ，第三个数据为00 01(根据计数器改变)表示为BP信号的计数值(0-360)，第四个数据为00 01 (根据计数器改变)1°之内的trig计数值，第五个数据显示为00 01(1°内的总的trig数量)，第六个数据为00 01(根据计数器改变)表示为0点信号的计数值(如果计数器不够，可以省略)，第七、八个数据为备用数据，第9-1050个为AD采集的数据。比如：采集器传至计算机的数据格式
