原子能研究院中子探测计数系统
时间:2017-03-08 10:20:55来源:本站人气:
摘要:针对激光高速脉冲测距系统的特殊应用,坤驰研制出了一款可用于卫星激光测距的高速数据处理解决方案。
1.硬件要求:
两通道输入,信号输入为0-5V数字信号。
FPGA主板采用单片xilinxV6FPGA,支持xc6vlx240t-lff1156,兼容xc6vlx130t-lff1156。
板载FLASH配置FPGA,通过JTAG配置FPGA。
数据由RS232输出。
信号输入端口带6VBreakdown电压ESD保护。
2.系统原理
中子信号探测系统原理图
整个系统采用子母卡形式,采集子板通过buffer采集数字信号,然后由主板FPGA做逻辑算法,终由载板通过RS232输出检测数据。
信号输入为5VTTL电平或者脉冲,需要转换成,可选择两种方案:

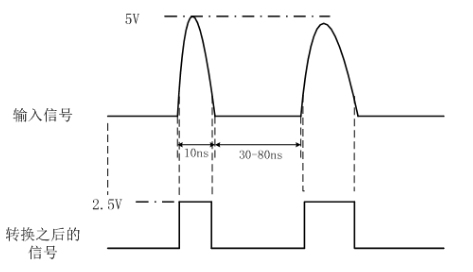

①5VTTL转2.5V,可采用电平转换驱动器或者CPLD。5V转2.5V的buffer,可选用TI的SN74LVC2T45(140Mbps),CPLD可选用XILINX的XC9500XL系列的XC9536XL-7VQ44C。如下图:
中子信号探测系统
②5VTTL转LVDS,采用TTL转LVDS芯片,可选用TI的四路DS90C032TM(>155.5Mbps)或者MAXIM的单路MAX9164(200Mbps)。
